孔板流量计

  孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，可测量气体、蒸汽和液体的流量，广泛应用于石油、化工、冶金、电力、轻工、轻纺、科研、军工、供热、供水等领域的过程控制和测量。

结构特点

●法兰取压标准孔板：

它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。

●环室取压标准孔板：

它由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，被普遍应用。

●角接钻孔取压标准孔板：

当口径在DN400以上时，采用此种形式较多。取压方式可为单独钻孔取压、圆形均压环取压、方形均压环取压。

●径距取压管段式标准孔板：

该种孔板的上游取压孔中心位于孔板前一倍的管道内径处，下游取压孔中心位于距离孔板后端面1/2倍的管道内径的地方，并位于同一截面上。这样测量更准确，因为差压的最大值在流体的收缩断面处，即1/2倍管径处。

性能特点

●结构易于复制、简单牢固。

●性能稳定牢靠，价格低廉，使用期限长。

●标准型孔板采用国际标准计算与加工，可无须实流标定。

●单相流(液、气、蒸汽)皆可测量。 采用智能差压变送器，精度高，量程可自编程。

●智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

●配有HART通讯接口，稳定性高。

公称通径:DN25～DN1000（mm）

精度:±1.5%FS

量程比:标准1∶3;扩展1∶5

工作压力:≤42.0MPa

介质温度:-40℃-450℃

介质粘度:≤30CP（相当于重油）

β值:0.2-0.8

连接方式:法兰式、夹装式、焊接式

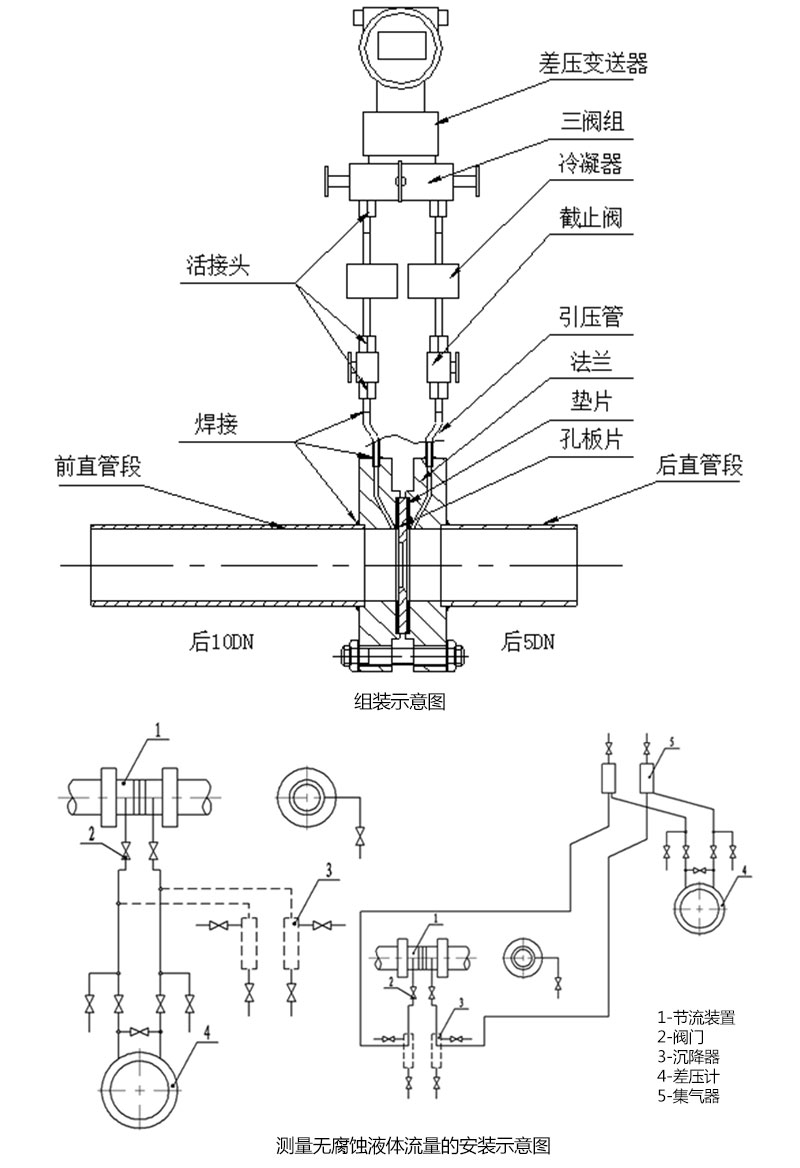

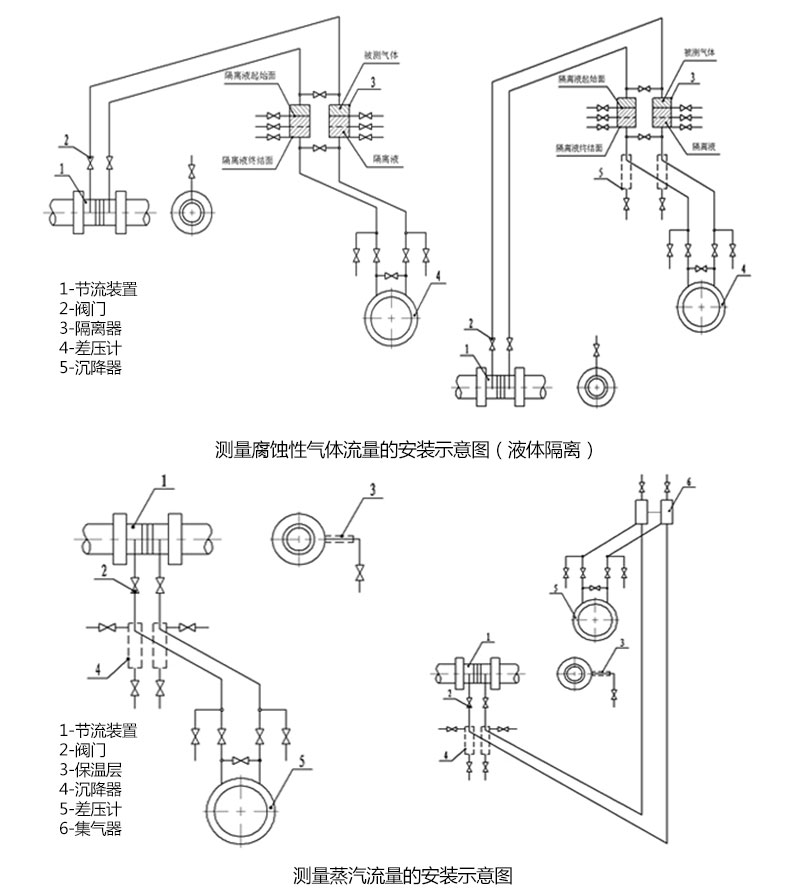

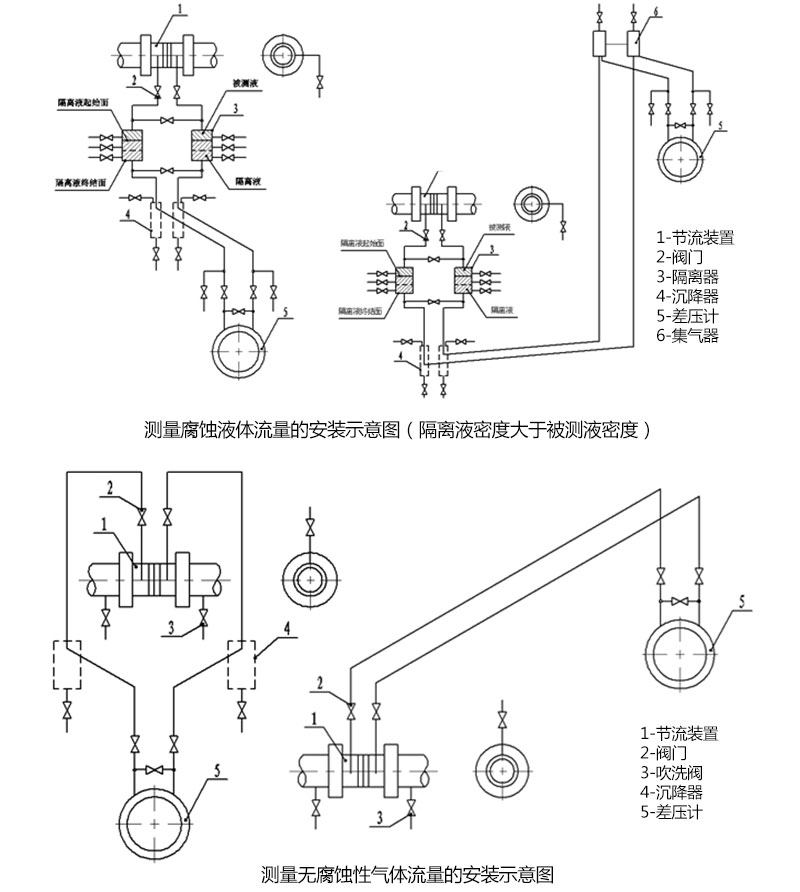

取压方式:环室取压、法兰取压、角接钻孔取压、径距取压

安装方式:水平或垂直

供电电源：24V DC（需配差压变送器）

显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）

输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号

防爆性能：本安型IbIICT5

防护性能：IP65

1.管道直径、壁厚、材质

2.测量介质

3.介质温度(℃)

4.介质工作压力（MPa）：最大压力、正常压力、最小压力

5.介质工作流量：最大流量、正常流量、最小流量

6.介质操作粘度(mPa.s)

7.介质密度(kg/m3)

8.允许压力损失

9.现场管道敷设情况和局部阻力件形式

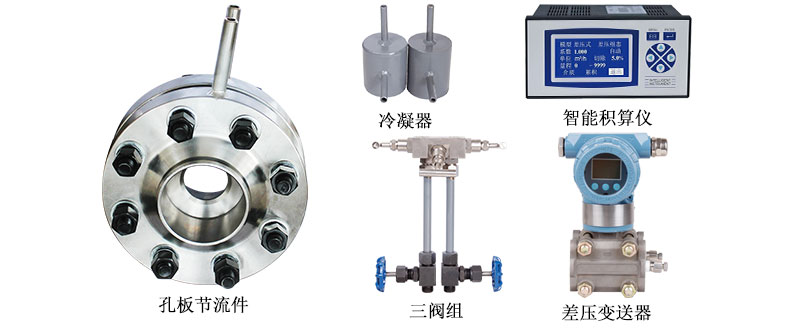

自带附件

引压管、连接法兰、螺栓、垫片

可选附件

冷凝器、承插焊闸阀、三阀组、针型截止阀、集气器、隔离器、沉降器。

可选相关商品

压力变送器、温度变送器、流量计积算仪、智能差压变送器
