阿牛巴流量计

  阿牛巴流量计是根据皮托管测速原理发展起来的一种新型差压流量检测式元件，它输出为差压信号，与测量差压的仪器仪表配套使用，可准确测量圆形管道、矩形管道中的多种液体、气体和蒸汽（过热蒸汽和饱和蒸汽）的流量，并以其精度高、压力损失小、安装方便等优点逐渐取代孔板和其它检测元件，在动力工业（包括核工业）、化学工业、石油和金属冶炼等工业中得到广泛应用。

●高压槽型设计

正面高压的槽型设计可以获得比原来多70％的流量曲线，更多的取压导致更好的平均压力和更小的信号干扰，降低流体特性误差和缩短直管段的要求。

●较好的差压信号强度

阿牛巴拥有较强的差压信号。因此在小流量测量时，仍可以保证精度和可靠性。

●防堵设计

阿牛巴扁平正面会产生一个大的高压区，使流动物流中的微粒偏转绕过高压区，并离开槽口的入口。从而消除了在槽口或高压侧充液/气空间发生堵塞的任何机会。

●带压安装

配备安装球阀，安装方便，不需要停产的情况下便于维护。

1、量程比10：1

2、通用管径：100mm～3000mm

3、测量精度：±1.5％

4、重复精度：±0.2％

5、工作压力：0～25Mpa

6、工作温度：-20℃～500℃

7、适用介质：空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽等

8、连接方式：法兰连接、螺纹连接

1.请提供管道尺寸、壁厚、材质要求；

2.请提供流体状况，如名称，最大最小常用温度，最大最小常用工作压力，最大最小常用流量(如果是气体，还需提供是在工作状态下或20℃、101.325KPa标准状态下，介质组分等)，密度，粘度等；

3.选择防腐型时，应注明被测腐蚀性介质和浓度百分比等。

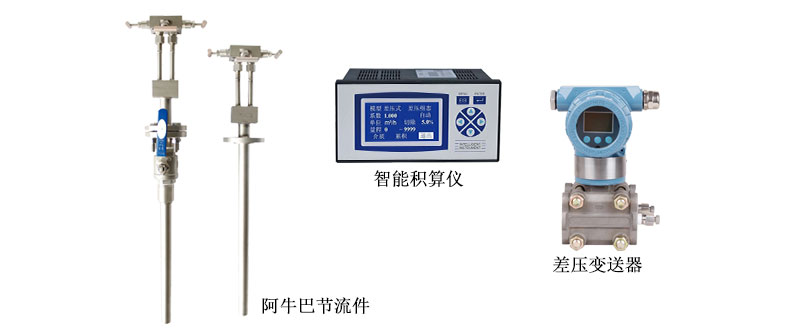

自带附件

引压管、连接法兰、导管

可选附件

冷凝器、承插焊闸阀、三阀组、针型截止阀

可选相关商品

压力变送器、温度变送器、流量计积算仪、智能差压变送器

●要求工艺管道的内径与传感器的设计时一致。

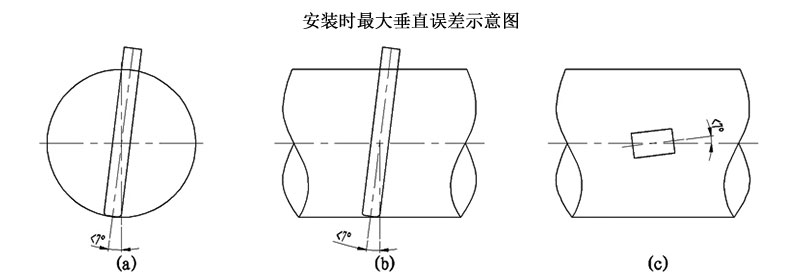

●插入式匀速管传感器安装时除了高压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直,夹角偏差应小于7°(图a)；传感器总压孔中心与管道轴线夹角应小于7°(图b)；检测杆沿管道直径方向插入到底部，其角度偏差小于7°(图c)。

●对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上；当测量液体时，应向下侧倾斜安装；当测量气体时应向上倾斜安装。

●夹紧传感器的装置应保证不泄露，不松动，不位移。

●由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。
